電梯型號：美迪斯電梯

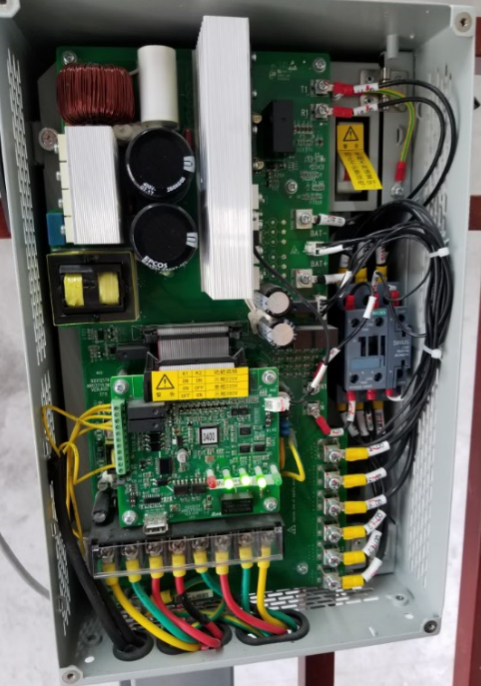

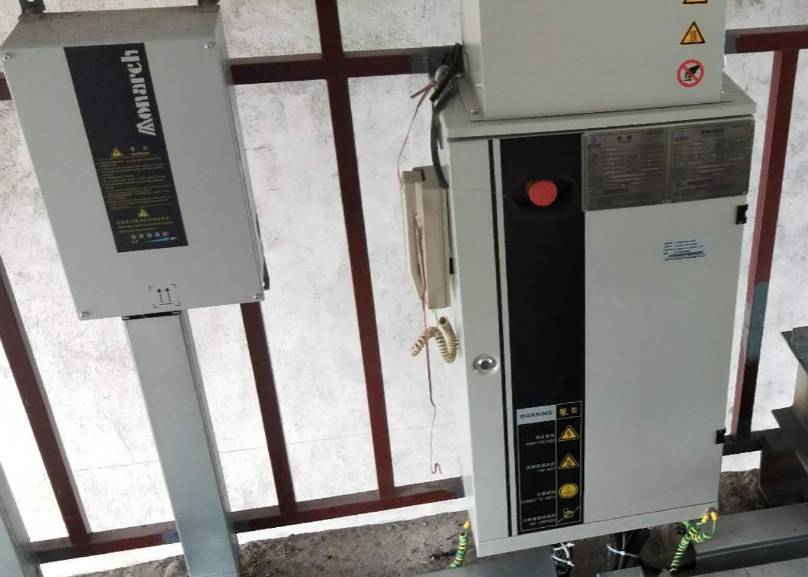

      配置：NICE3000  配MCTC-ARD-C4015停電應急裝置。

       之前接過很多停電應急裝置都很簡單，這次配的是原廠的停電應急裝置，居然折騰了半天才調試成功,下面分享下整個過程，很多地方本人不一定描述的很到位，希望各位師傅多多指正。

       首先連接UVW動力線這個可以略過。

       停電應急裝置的基本原理就停電是給個380V的電給控制柜，再短接相序，再短接停電應急端口就能完成停電平層功能了。

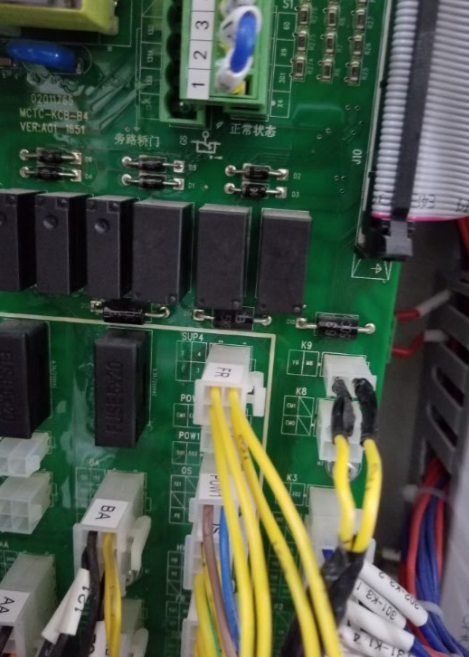

       查閱控制柜的資料MCTC-KCB-B4板子上的SUP4為停電應急平層的接口。

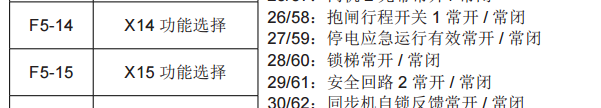

同時設置好對應端口的功能，27為停電應急運行功能，我設置好了。

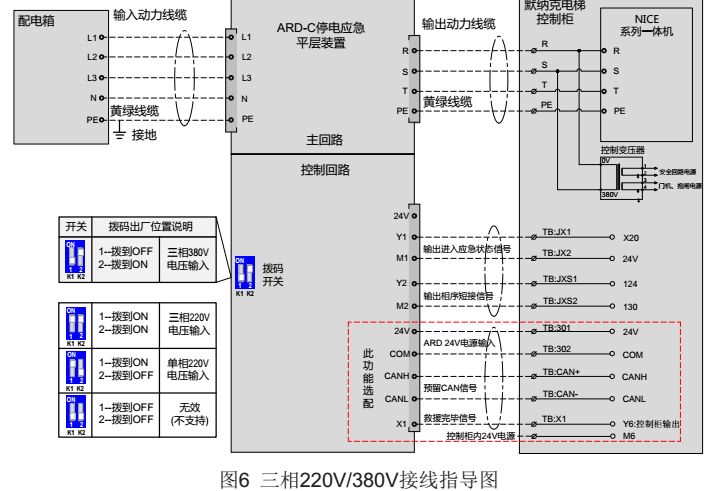

       并接到應急平層的Y1 M1上，再把應急平層的Y2 M2 端口接到控制柜的相序繼電器輸出端子上。

       于是中途斷電測試，無效。

       主板顯示E41，E41大家都懂的，原因就是輸出的安全回路沒電，安全回路沒電，是因為前端的變壓器沒電。

       和零線測量電壓發現停電應急平層輸出的UVW只有兩相有電，正巧接的變壓器這一相U居然沒220V電。直接調換變壓器的接入電壓相接到V去，再測試，居然還是沒電。測量我現在換的這一相V也沒電了，但是此時U奇跡般的又有220V電了。

       此時一度懷疑停電應急平層設備是不是出問題了，請教調試員，打了很多電話，還是沒有個結果。

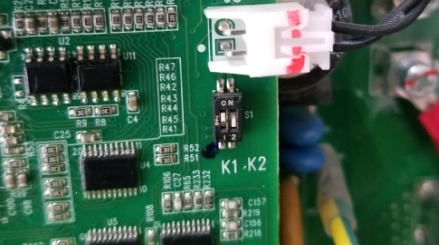

       于是仔細翻閱說明書，有個撥碼開關K1K2為輸入電壓設置，

       目前停電應急裝置設置的是三相380V。試著改成單相220V，這時候停電應急平層只輸出一相電，把接到控制柜變壓器的這一相上面，測試，居然可以自動平層了。但平層后停電應急裝置一直輸出有電，不會自己停機。由于這個停電應急平層沒有自己關閉的功能。

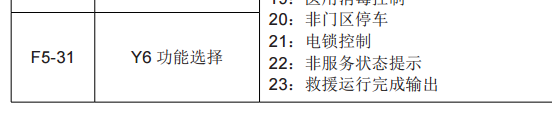

      于是在MCTC-KCB-B4上找了個K9插口為主板的Y6 M6輸出端口，定義為23救援完成輸出。

      再一次測試整過過程非常完美。
