電梯型號：XO-STAR 無機房

配置： LCB-II+AMCB2 +西威變頻器




故障現象：

電梯只有3層樓，在2樓偶爾不開門，然后去基站校正，校正后又能正常運行。

維修分析：

電梯不開門有可能開門信號或者門機變頻器，或者主板信號異常導致，重點檢查開門信號。

維修過程：

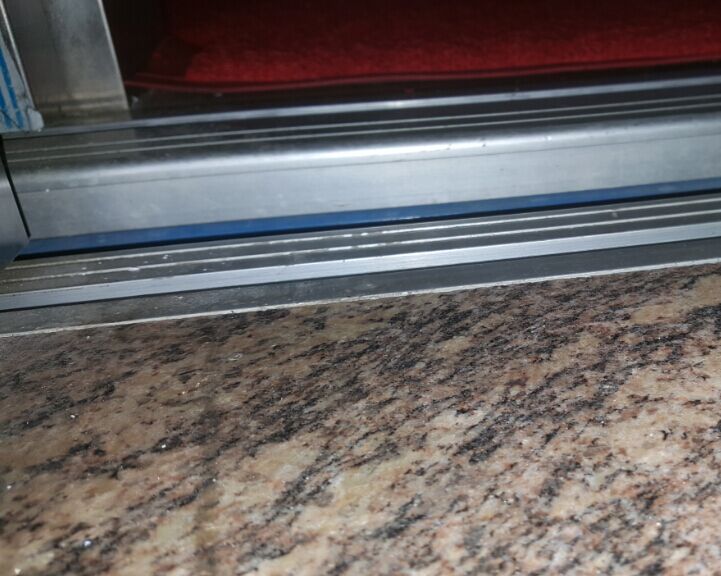

由于故障偶爾才出現，于是初步檢查了一下門機的插頭和控制柜的插頭，均沒有發現異常。但發現電梯到2樓總有點不平層，其他樓層還是比較平的。

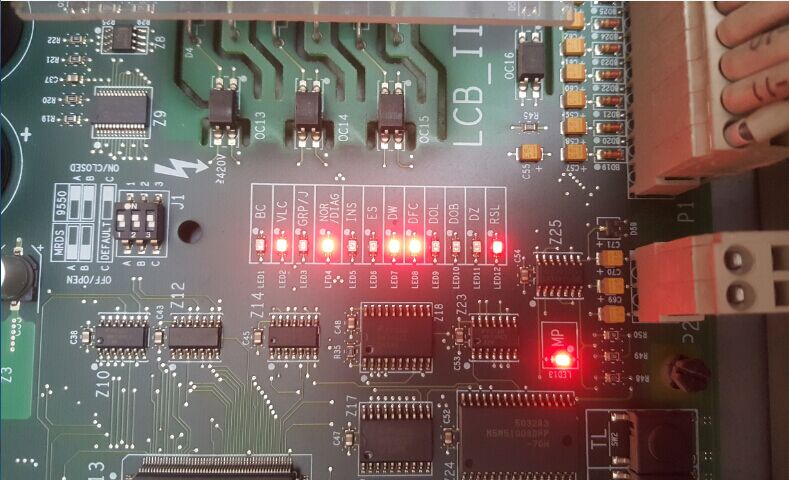

于是自己也重點觀察平層信號，發現電梯出現故障的時候到2樓平層后，主板平層燈DZ亮了一下，

然后瞬間又滅了，電梯就馬上去1樓校正。

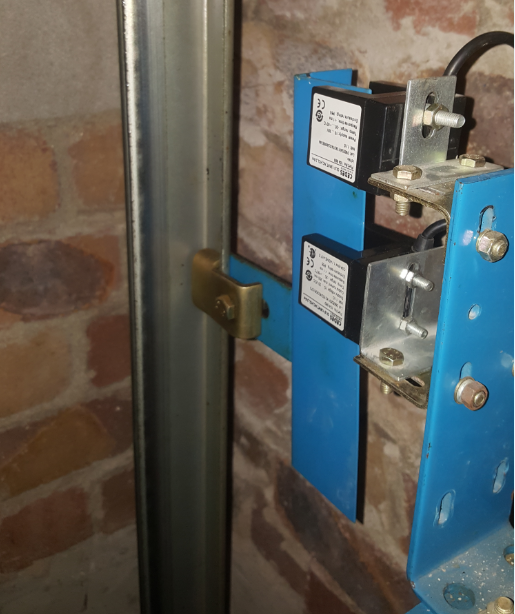

這時候故障的問題大致有個方向了，是由于電梯到站了主板未檢測到平層信號，然后就沒法開門，才去一樓校正。于是我重點檢查平層感應器，發現平層感應器的開關安裝的位置有點奇怪。




這個和新時達系統的安裝方式一樣，兩個光電開關位置的距離僅小于隔磁板4厘米，

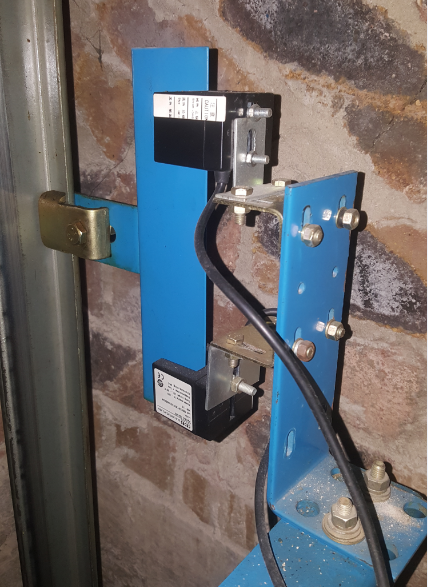

然后去好的電梯觀察，發現好的電梯兩個平層開關的間距大約為4厘米，測量好距離后裝好，于是問題來了，電梯嚴重不平層。




于是做一個井道自學習，做自學習的方法是，

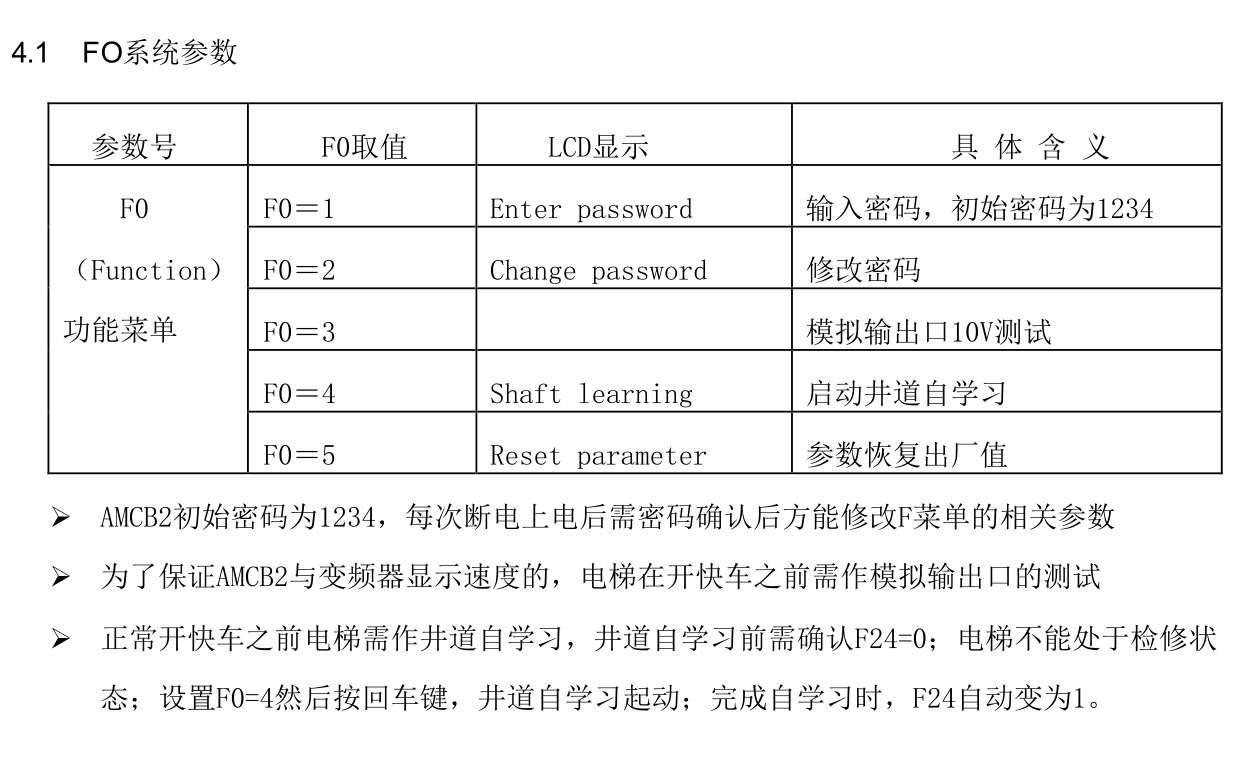

輸入密碼1234進入F0把數據改成4后，電梯還是一樣的不平層。

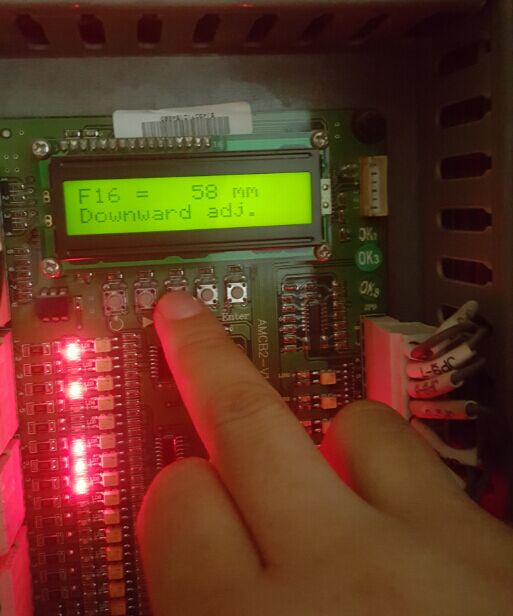

此系統的平層由AMCB2板來控制，其參數F15 Upward adj

F16 Downward adj

分別控制平層開關的延時，來達到更好平層的效果，

如果上行單層平層有誤差，調整F15。上行時如果轎廂地坎高于廳門地坎，就是平層過沖，需減小F15；反之，上行時如果轎廂地坎低于廳門地坎，需增大F15，調整的數值就是相差的毫米數。

如果下行單層平層有誤差，調整F16。下行時如果轎廂地坎低于廳門地坎，就是平層過沖，需減小F16；反之，上行時如果轎廂地坎高于廳門地坎，需增大F16，調整的數值就是相差的毫米數。

原來默認的為50mm，根據實際情況調整后，再做一次井道自學習，斷電再測試，平層正常。

在此發現一個問題，不知道是我這邊的問題還是系統都這樣，做自學習后和改完參數一定要斷一次電才行，不然就出現調整好了參數，做完自學習，也平層了，但是斷一次電，電梯又是不平層，然后又要重新調整。

調整好平層了，又發現電梯有點點抖動和倒溜導致舒適感并不是很好，那就一個一個問題來解決，

倒溜是需要調整變頻器的參數

加大 TRAVEL / Speed reg gains/ Spd 0 P gain 與 TRAVEL / Speed reg gains/Spd 0 I gain，一般 Spd 0 I gain 比 Spd 0 P gain 設的較大，直到起動不溜車為止，若設的太大會使系統產生震蕩，若 PI 調的好可有效調整變頻器的動態響應速度和穩速精度，也配合抱閘延時，經過自己的反復調整,倒溜解決。

于是處理啟動抖動問題起動時有震動，先判斷震動產生在開閘之前還是在開閘之后，若在開閘之前則將 TRAVEL / Lift sequence/ Brake open delay 加大，在加大后若發生起動時電梯有向較重側一沉的感覺時則加大 Spd 0 I gain，若發生在開閘之后則相應減小 Spd 0 I gain 與 Spd 0 P gain，若加大 Spd 0 I gain 時震動加大，但任無法解決起動時電梯向較重側溜車則需逐步加大 TRAVEL / Pre-torque/ IntPre-torque 至到此現象消失為止。

處理好后恢復電梯給用戶使用。
