由于之前的老門機變頻器很多都老化開始故障，配件又貴又不是很穩定，

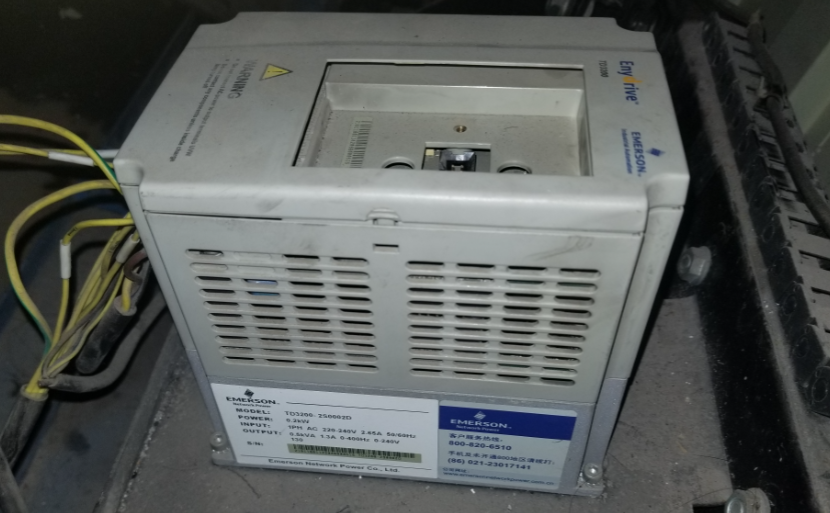

今天我們就是一臺老的TD3200改NICE900。

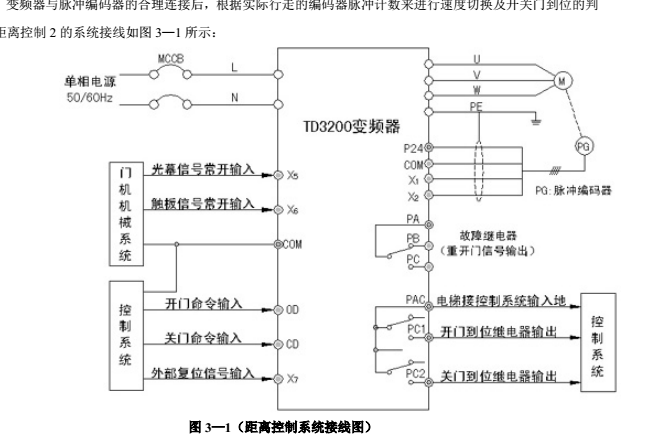

下面我們來看看TD3200門機變頻器的端子，很簡潔首先LN單相220V，然后輸出UVW到電機。

然后開關門就要有開關門信號，圖上OD 開門命令 OC關門命令 COM是公共端。

再有就是開關門到位輸出，圖上PC1 開門到位 PC2 關門到位 PAC是公共端。

這個是用編碼器控制的，這也是這個門機這次要換的原因，編碼器檢測有問題了，導致經常出現開關門故障。其余的光幕和外部復位都很少用，不用管它。

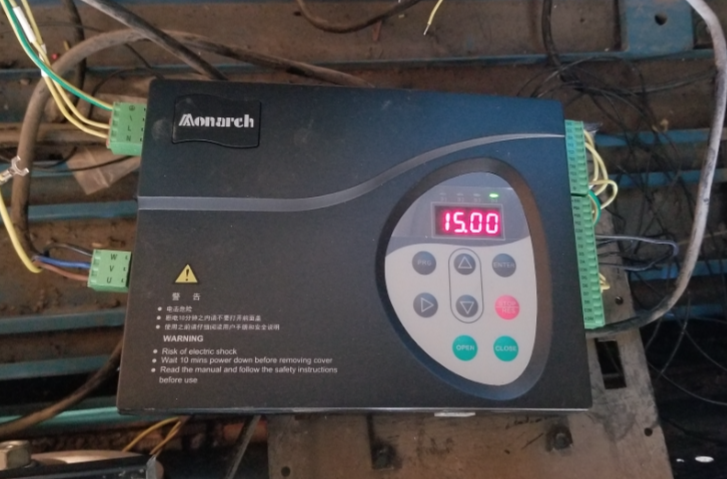

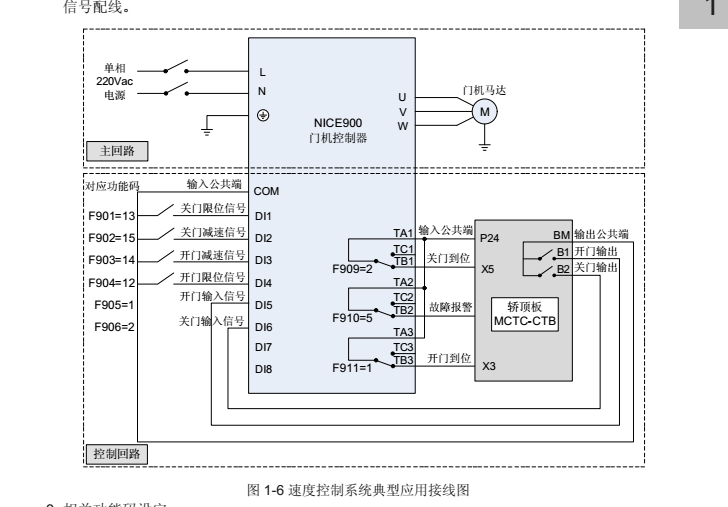

再看我們這次的主角NICE900，這次我們用速度控制方式，多了一組開關4個雙穩態。其余的一樣。

下面我們來開始換變頻器，

接電源線、

接UVW線、

接開關門信號線、

接開關門到位輸出線、

再接4個雙穩態開關線

雙穩態開關的安裝方法兩個正，兩個反。安裝兩個到位開關的位置最好在到位前1厘米動作開關為最佳。

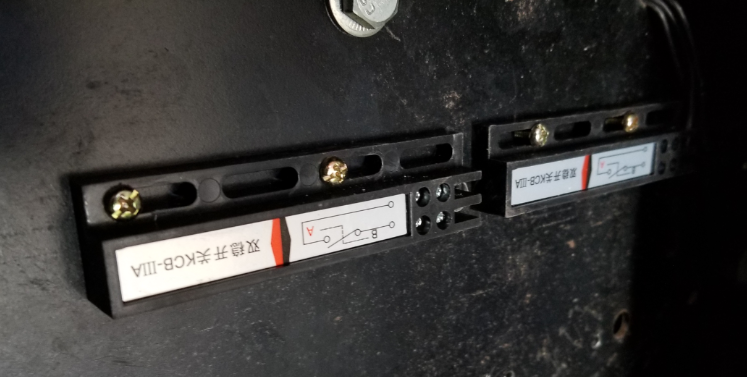

機械安裝開孔就略過了。給大家看看開關圖。

調試過程

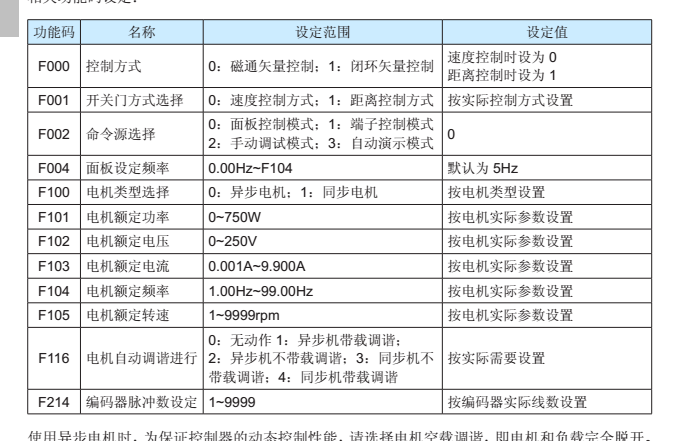

按照電機的銘牌輸入電機參數，如圖。

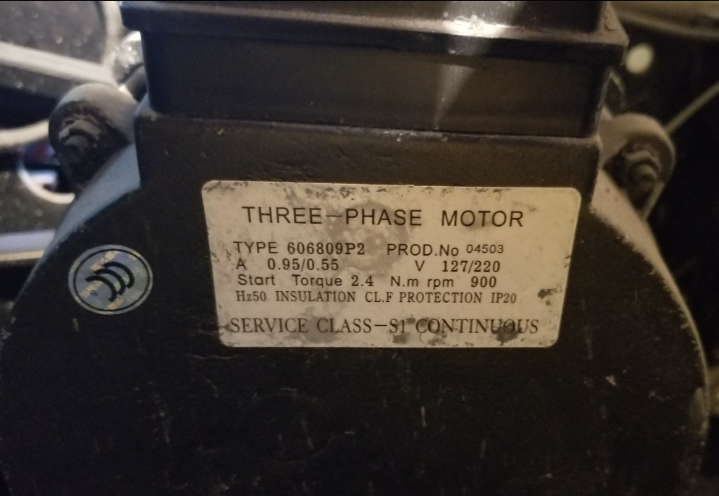

電機銘牌

給它來個帶負載整定下F116改2再按OPEN即可。

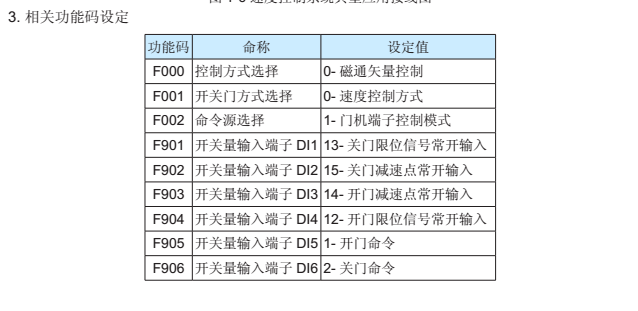

好了根據自己的接線端口定義端口功能，我們就按標準的接線，也就按默認的端口功能來設定。

把F002改2手動調試模式下，測試下開門是不是開，關是不是關，反了就反下相位即可，這時有可能速度是異常的一直以低速運行，基本上是由于我們的開關的常開常閉搞錯了，簡單的方法就是把磁鐵翻一個面，或者把4個開關的定義改一下，比如13改成113即可。

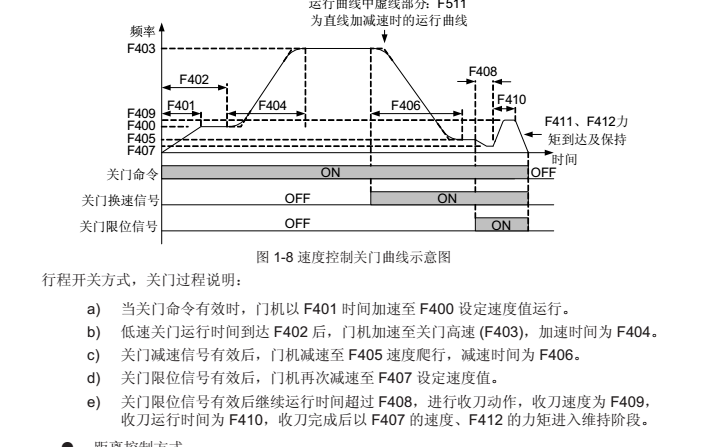

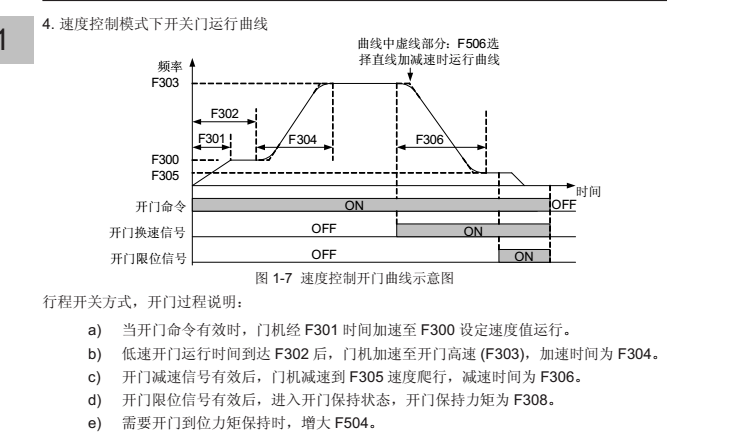

好了剩下的就是慢慢的調速度了，這個就是靠各位師傅現場慢慢的調了，先調頻率適當調整加減速的時間達到一個良好的效果，我這個門機有個門刀收刀，在收刀的速度上還調了蠻久，最終完美收工
